Ve qué cambió en el modelo.
Subes la versión nueva y la comparas con la anterior. El modelo pinta de verde lo nuevo, de azul lo cambiado y de rojo lo quitado, con la diferencia de cantidades por partida.
Visor IFC y BIM, ligado a tu presupuesto de obra.
Subes el IFC que exportas de Revit o ArchiCAD y lo recorres en el navegador con sus cantidades por partida y por nivel. Cada tipo de muro, losa o columna se liga a un concepto y su cantidad llega a los generadores.
- Cantidades por nivel
- Ligado a los generadores
- Compara versiones
15 días → 2 días por presupuesto
7 días → 1 día por presupuesto
El modelo 3D viene en el plan Pro.

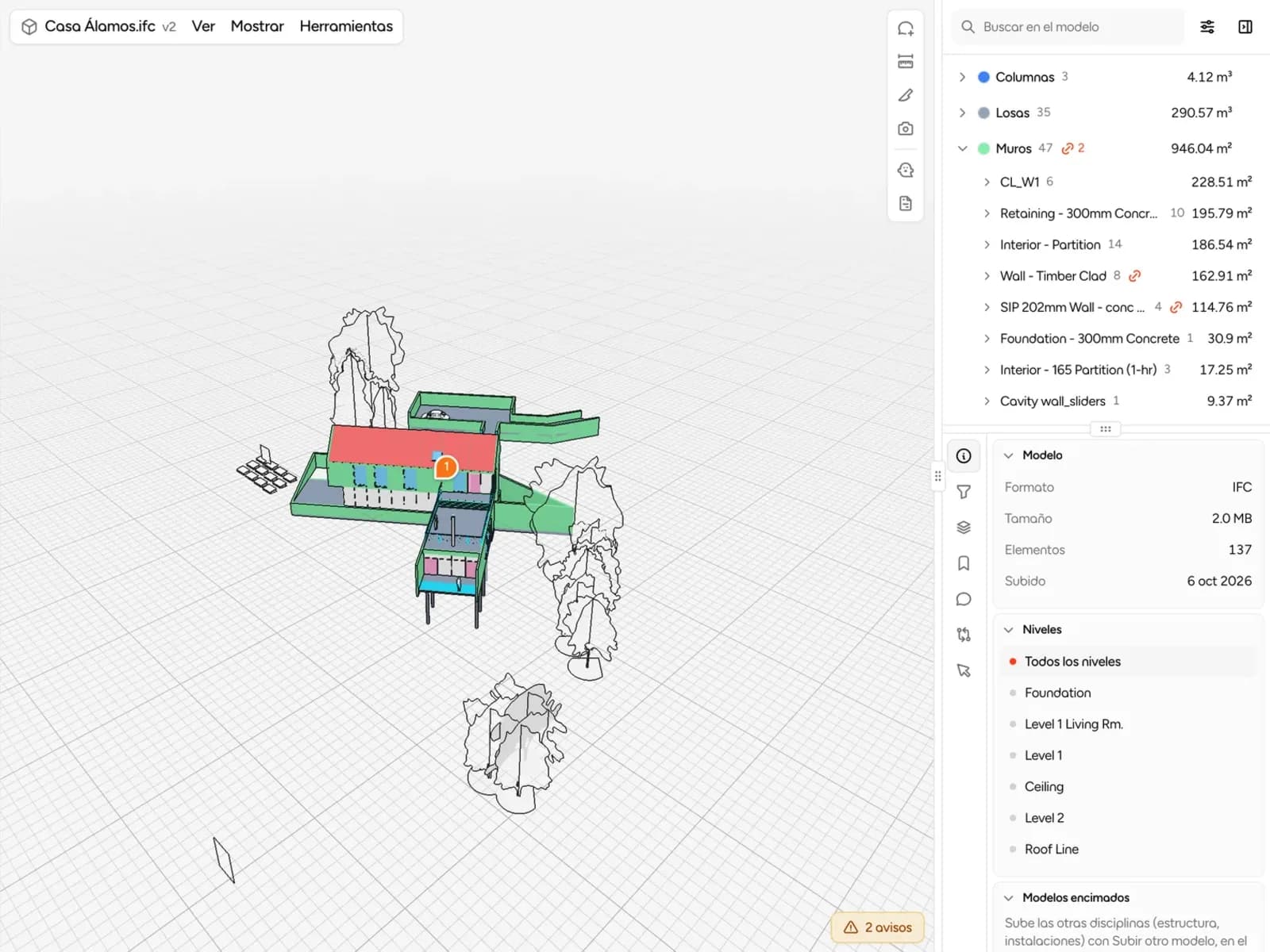

Las cantidades del modelo, por partida.
Slabsz lee las cantidades base que tu programa escribe en el IFC y las suma por partida, tipo y nivel. Muros en m², losas en m³, puertas y ventanas por pieza, y las netas ya descuentan los huecos.
Casa Álamos.ifc
- Muros 47Área lateral neta946.04 m²
- Losas 35Volumen neto290.57 m³
- Columnas 3Volumen neto4.12 m³
- Recubrimientos 2Área neta154.30 m²
- Techos 2Área netasin dato
- Barandales 10Longitud66.61 m
- Escaleras 5Conteo5 pza
- Puertas 16Conteo16 pza
- Ventanas 17Conteo17 pza
Si una partida sale sin dato, el IFC no trae sus cantidades base. En Revit se activan con Exportar cantidades base al exportar.
Del modelo a los generadores del presupuesto.
Ligas un tipo del modelo a un concepto y sus cantidades entran como números generadores, un renglón por nivel. La cantidad del concepto, su importe, la explosión de insumos y el programa se actualizan solos.
1. Elige el tipo
Clic derecho en un muro, losa o ventana y Llevar su tipo al presupuesto. Si elegiste un nivel, solo se lleva ese nivel.
2. Elige el concepto
Uno de este presupuesto con la misma unidad, uno de Blueprint o Atlas con su precio unitario, o un concepto nuevo.
3. Revisa y llévalo
Ves los renglones que se agregan, uno por nivel, y la cantidad que le queda al concepto antes de llevarlo.
Cuando llega otra versión del modelo.
El proyectista te manda el IFC actualizado. Antes de tocar un número ves qué cambió en el modelo y qué cambiaría en el presupuesto.
Decide qué cambia en el presupuesto.
Slabsz te avisa qué conceptos cambian con la versión nueva, con su cantidad de antes y la de ahora. Tú eliges cuáles actualizar, y un presupuesto enviado se queda como está.
El avance de obra, pintado sobre el modelo.
Con el presupuesto aprobado, cada elemento se pinta según su avance de obra. Quien reporta en obra elige en el modelo los muros que trabajó y captura el avance ahí mismo, con el formulario de siempre.
Qué significa cada color
- Completo y validado
- Completo, por validar
- En proceso, con una parte ejecutada
- Por ejecutar
Un muro que va en dos conceptos, como el muro y su aplanado, se pinta según el más atrasado.
El modelo se cruza con la obra.
Sus cantidades llegan a los generadores de la cuantificación, y el avance que se reporta en obra se pinta sobre él.
Preguntas sobre el modelo 3D.
Lo que más nos preguntan antes de subir el primer IFC.
¿Qué archivos puedo subir?
Archivos IFC (.ifc), que exportan Revit, ArchiCAD, SketchUp Pro y casi cualquier programa BIM, de hasta 300 MB. Slabsz los convierte en tu navegador a un formato mucho más ligero (un IFC de 13 MB queda en unos 2 MB) y guarda esa versión en el proyecto, así que la próxima vez abre al instante. Tu archivo original no se sube.
¿Necesito tener Revit u otro programa para verlo?
No. El modelo se recorre en el navegador, en Mac o Windows. Solo quien exporta el IFC necesita su programa BIM; el resto del equipo lo abre desde Modelos 3D del proyecto.
¿De dónde salen las cantidades del modelo?
De las cantidades base que tu programa escribe dentro del IFC: área lateral neta de muros, volumen neto de losas, columnas y cimentación, longitud de barandales y piezas de puertas, ventanas y escaleras. Slabsz no mide la geometría. Si el archivo no trae cantidades base, la partida sale sin dato; en Revit se activan con Exportar cantidades base.
¿Cómo llegan las cantidades al presupuesto?
Ligas un tipo del modelo a un concepto (de este presupuesto, de Blueprint, de Atlas o uno nuevo) y entra como números generadores, un renglón por nivel. La cantidad del concepto, su importe, la explosión de insumos y el programa se actualizan solos. Esos renglones no se editan a mano: para quitarlos, quitas el vínculo.
¿Qué pasa con el presupuesto si llega otra versión del modelo?
Nada cambia solo. Al abrir la versión nueva, Slabsz te avisa qué conceptos cambiarían, con su cantidad de antes y la de ahora, y tú eliges cuáles actualizar. Un presupuesto enviado o aprobado sale bloqueado hasta que lo regreses a borrador.
¿Puedo ver el avance de obra en el modelo?
Sí, en presupuestos aprobados, con anticipo pagado o completados que tengan conceptos llevados desde el modelo. Cada elemento se pinta según lo validado, lo reportado, lo que va en proceso y lo que falta, y quien reporta en obra puede elegir en el modelo los muros que trabajó.
¿Quién puede subir modelos?
Quien tenga el permiso Subir y organizar archivos en el Baúl. Sin él, ves los modelos que sube tu equipo, pero no puedes subir ni borrar.
¿El modelo 3D está en el plan Gratis?
No, es parte del plan Pro, que cuesta $250 MXN al mes con un proyecto activo incluido, IVA incluido; cada proyecto activo adicional cuesta $150 MXN al mes. Puedes crear tu cuenta gratis y pasar a Pro cuando quieras subir el modelo.
¿No encontraste tu respuesta?
Escríbenos a info.slabsz@gmail.com y te respondemos.
Tu modelo ya trae las cantidades.
Súbelo a Slabsz, revisa lo que trae por partida y llévalo a los generadores del presupuesto que entregas.
Gratis para empezar. El modelo 3D es del plan Pro.
